港口施工作业现场极容易造成扬尘,传统的喷淋系统一般采用人工监测与 控制,不仅效率低下,喷淋的精度和水量的控制也会因人而异。动脉喷淋智能监控系 统及解决方案。该智能控制系统基于互联网+物联网技术,实现了对港口作业场所的喷淋状况进行实时监管。
系统组成
动脉喷淋智能终端通过采集硬件设备,感应到的喷淋信息(喷淋时长、喷淋次数、管道压力等),最终将感应信息通过 4G 无线通信网络传输至监控中心。
喷淋智能监控系统组成:
1.喷淋智能终端
2.云服务器
3.电磁阀
4.泄水阀
5.压力传感器
6.流量计开关
7.电流互感器
8.电脑Web端软件
9.手机app端软件

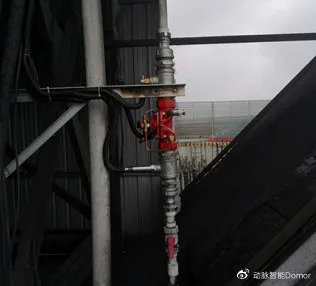

(1)电磁阀/泄水阀
◆ 电磁阀:控制管道末端喷枪的开启和关闭。
◆ 泄水阀:在喷淋结束后自动泄掉管道内的存水。
(2)传感器:压力传感器、电流互感器、流量计开关。
◆ 压力传感器:实时获取管道压力传感数据
◆ 电流互感器:采集设备运行电流值
◆ 流量计开关:检测水流,输出开关量信号
(3)喷淋智能终端:
◆ 采集传感器感应到的数据并通过 4G 网络上传至中心服务器
◆ 接收服务器下达的控制指令并执行相应的动作
(4)云服务器:
用来存储用户数据,运行应用程序。
(5)电脑 web 端软件:
web 端采用 B/S(浏览器/服务器)架构,软件系统安装到云服务器,用户只需在集控室打开浏览器输入相应的 网址即可访问。
(6)手机 app 端软件:
手机 app 端只支持 android 手机客户,app 端扫码下载安装到手机即可使用,操作人员可通过 app 进行喷淋状态查看和喷枪控制。
系统效益
系统建成后可以实现对港口企业喷淋数据实时掌握,喷淋设施的 运行情况及名称编号、喷水次数、喷水时间、喷水时长、喷水压力等前端数据的实时查询。
系统监控落料口工作情况,实现送料机工作,棚内喷淋控制系统自动启动,送料机停机,棚内喷淋控制系统自动停止,泄流阀自动打开,放空管道内余水防止冬季结冰冻坏设备,同时把喷淋数据上传平台显示。
系统可以自动对不合规的问题进行弹窗提醒,港口管理人员可以有针对性的数据进行查看,以便港口有关部门发现问题,及时作出响应,提高了港口的信息化、智能化、管理水平及效能。
港口人员登录(电脑 WEB/手机 APP)喷淋智能云管理平台,亦可通过远程/自动/手动三种控制模式来控制喷淋的开启和关闭,灵活操作、响应速度快、省去了前端铺设电缆,同时降低了人工和材料成本,充分发挥物联网技术在智慧工业中的作用。
