济宁市委市政府针对港口企业扬尘治理环保工作先后提出“36字方针”和抑尘极限化、堆场车间化、喷淋智能化、车辆清洁化 “四化”新要求，面对日益严峻的环保形势和强化监管的迫切需求，针对线下监管成本高，劳动强度大，区域广、覆盖面大等问题，智能喷淋监管系统应运而生。

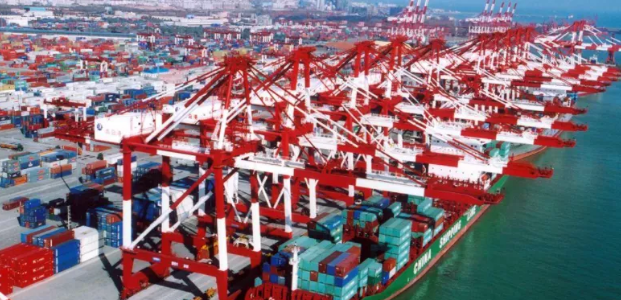

港口现状

　　济宁友邦京杭运河物流有限公司目前1个洗车台，有落料口4个（分别是2#落料口，西皮带机、移动皮带机、东皮带机），除了移动皮带机是使用装船机进行进行装卸煤操作外，其他落料口都是通过皮带机进行装卸煤操作。

智能港口喷淋软硬件组成

喷淋智能监控系统组成：

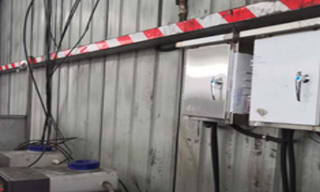

喷淋智能终端

　　◆ 采集传感器感应到的数据并通过 4G 网络上传至中心服务器

　　◆ 接收服务器下达的控制指令并执行相应的动作

2.云服务器

　　用来存储用户数据，运行应用程序。

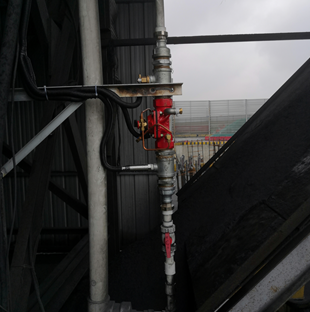

3.电磁阀

　　控制管道末端喷枪的开启和关闭。

4.泄水阀

　　在喷淋结束后自动泄掉管道内的存水。

5.压力传感器

　　实时获取管道压力传感数据

6.流量计开关

　　检测水流，输出开关量信号

7.电流互感器

　　采集设备运行电流值

8.电脑Web端软件

　　web 端采用 B/S（浏览器/服务器）架构，软件系统安装到云服务器，用户只需在集控室打开浏览器输入相应的 网址即可访问。

9.手机app端软件

　　操作人员可通过 app 进行喷淋状态查看和喷枪控制。

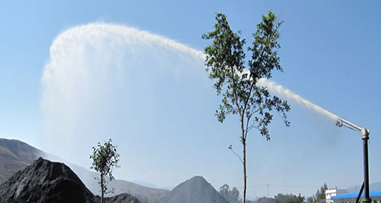

智能港口喷淋工作模式

洗车台工作模式：

　　出港车辆进入洗车台内，触发智能喷淋装置，开始采集此次洗车台的喷水次数、喷水时间、喷水时长、喷水压力等喷淋数据，通过智能网关将接收到的数据上传至系统服务器，后经过软件分析、处理后，将喷淋数据在港口智能喷淋监管平台上展示，为各级中心值班人员提供实时喷淋数据。

落料口工作模式：

　　当落料口皮带机运行时，落料口智能喷淋系统自动开启，采集喷水次数、喷水时间、喷水时长、喷水压力等喷淋数据，智能网关上传实时数据至平台。

操作模式：

　　远程控制：智能网关通过接收服务器下达的控制指令，执行相应的动作。只要有网络，用户足不出户便可实现对电磁阀、水泵的打开和关闭操作。

　　自动控制：该模式将喷枪与设备关联，通过读取设备的感应电流，来设定合适的阈值，来实现自动控制，即皮带机开则喷淋开，皮带机关掉则喷淋关。

　　手动控制：在设备断电，欠费等意外状况下，可通过手动控制方式。

产品亮点

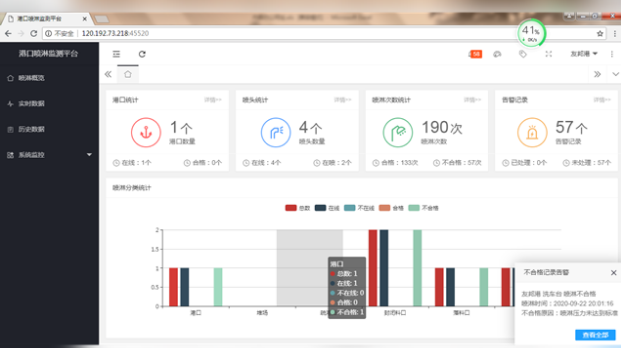

弹窗提醒

　　喷淋智能化平台通过智能算法实现对喷淋时间、喷淋压力不符合《济宁市港口大气污染防治技术导则》要求的情况自动弹窗提醒。以便企业及时作出响应。

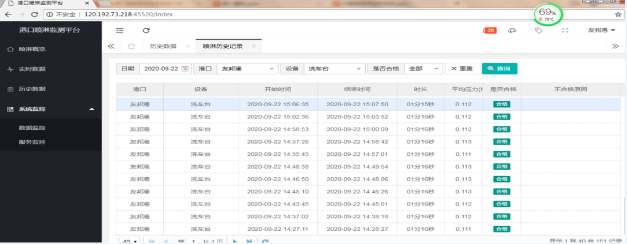

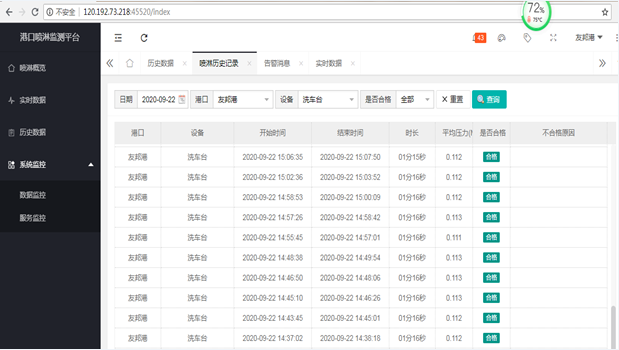

喷淋数据采集

　　智能网关采集大量监测数据（喷水次数、喷水时间、喷水时长、喷水压力等），通过系统平台，用户可快速直观地观察到这些实时数据，以便做出判断或决策。

港口料口联动控制

　　系统监控落料口工作情况，实现送料机工作，棚内喷淋控制系统自动启动，送料机停机，棚内喷淋控制系统自动停止，泄流阀自动打开，放空管道内余水防止冬季结冰冻坏设备，同时把喷淋数据上传平台显示。    通过手机APP和PC，港口人员可以实现对港区落料口喷淋设备的实时监控和远程 开始/关闭操作。

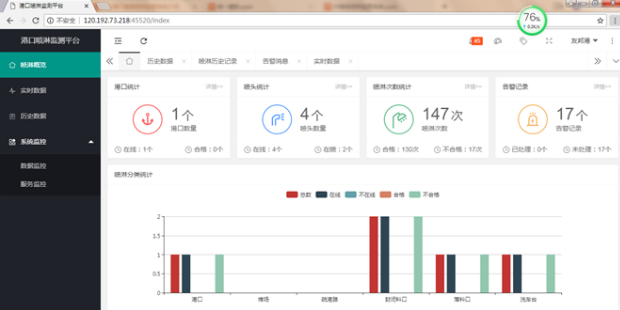

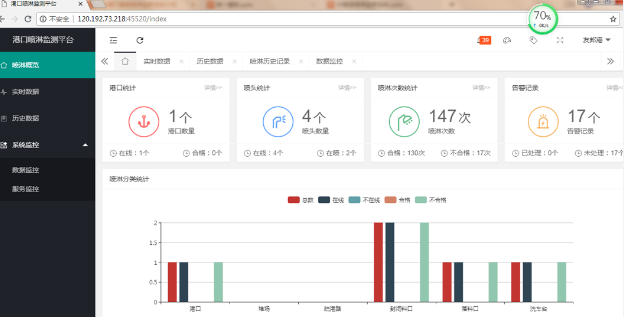

实时数据监控

　　PC端和移动端同步工作，让操作更加便捷，工作更高效。前端的硬件设备和后端的软件平台的搭建，共同实现了对喷淋系统运行的精准化、信息化、数字化管理。实现用户使用更方便，局里管理更直观。

实用效果

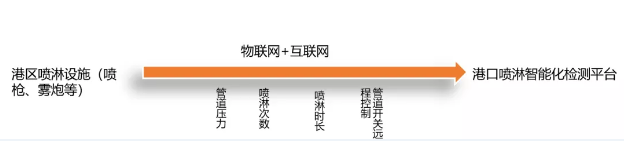

　　喷淋监管系统利用互联网+物联网技术，实现对港区喷淋状况实时监管。利用物联网技术采集前端硬件设备的喷淋数据，将喷淋数据显示到港口喷淋智能化检测平台上来，可通过平台实现对落料口在工作时实现喷淋系统自动控制，通过手机app可以实现对单个点位的控制，达到精准化操作。

　　通过喷淋智能监测平台的运行提高了各级中心监管效率，增强了监管力度，节省了人力成本，可以实现与港口原有的视频监控配合，实现视频图像与现场数据的配合，监测与监控喷淋次数、时长、压力等信息，还可以进行弹窗告警提示，以便各级中心能够及时发现违规问题，及时作出响应。

　　喷淋智能监测可以接入中心现有的闭环管理平台，实现对压力和时间等不符合要求的问题进行立案派遣，形成闭环管理，进一步提升了线上监察能力，推动了平台运行的制度化、规范化、流程化、智能化、形成了港口污染防治新的线上监察新模式。
